Los trapos mojados 10KW 120pcs/Pack automatizaron la empaquetadora

Tema de la cita: Cadena de producción mojada de los trapos (40-120pcs/pack)

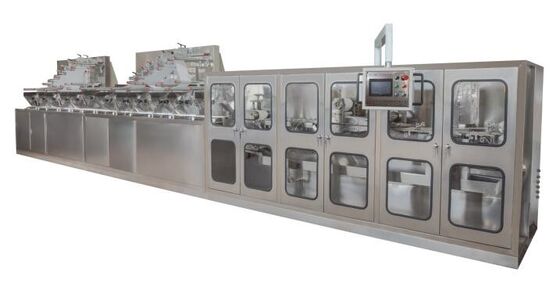

TRAPOS MOJADOS de alta velocidad LTQF-2800 QUE DOBLAN la MÁQUINA

l flujo de la producción: - rajando la tela en carriles - - adherencia de soldadura - corte plegable que se desenrolla - pile&counting - entrega

l parámetro técnico principal

tipo de producto de n: trapos mojados

velocidad del producto de n: 250-380 cortes/minuto (3000-4500 PC/minuto)

materia prima conveniente de n: el aire puso el papel, spunlace/tela no tejida de laminado en caliente

peso de n de materia prima: 40-80g/㎡

manera del plegamiento de n: Forma de “Z” (surja y no-estallido para arriba)

corte de n unir:. estantes de papel de a.double

l carriles o 12 carriles, 2 rollos de B.10

l anchura del rollo de la materia prima de la C.: 900~1000m m

longitud de u del tejido mojado: 140-220m m (ajuste vía pantalla táctil)

tamaño de n de la materia prima: (1000-1250) ×Ø1000 (milímetro, W×Dia)

el tejido mojado de n reveló tamaño: × (de 140-220) (150-250) (milímetro, L×W)

tamaño doblado tejido mojado de n: × (de 140-220) (90-110) (milímetro, L×W)

sistema de abastecimiento material de n: Motor servo

sistema del corte de n: Motor del convertidor

sistema de la viruta de n: Motor servo

fuente de alimentación de n: 380V 50HZ

poder de n: 10KW

tamaño de n de la máquina: 10200×3300×2000 (milímetro, L×W×H)

peso de n de la máquina: 5000 kilogramos

el tanque de agua de n: 400L 2pcs

MÁQUINA EN DETALLES

CONFIGURACIÓN ELÉCTRICA

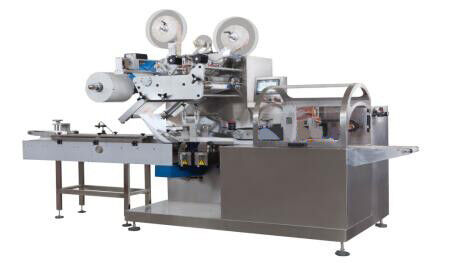

Empaquetadora mojada Lleno-auto de los trapos LTQP-360 (película que embala auto-que empalma)

Tipo de la producción: tejido mojado del bebé

Extremidad: equipado de 8 unidades de motores servos de la marca de Yaskawa

Proceso de producción: conecte con la máquina plegable el → que alimenta para limpiar →conveying automático al → de la película del ajuste del → de la empaquetadora que embala que fija el lacre de aislamiento central del →End del → de la etiqueta del agujero de la ventana y que intercambia productos finales de la salida del → del corte.

Parámetro de MainTechnical: (Conveniente embalar: 40-120pcs/bag)

• Velocidad del producto: 30-60bag/min

• Diámetro del carrete de película crudo: ≤380mm

• Anchura del carrete de película crudo: ≤420mm
• Material de embalaje: PP, OPP, ANIMAL DOMÉSTICO, PE, y todas las películas convenientes
• Formas del embalaje: tipo empaquetado de la almohada

• Longitud que embala: 100-300m m (pantalla táctil setable)

• Anchura que embala: 80~150m m (ajustable)

• Altura del embalaje: 10-100m m (ajustable)

• Modelo de aislamiento horizontal: soldadura de la reciprocación

• Modelo del motor impulsor: toda la impulsión serva

• Modelo del control: Sistema de control del MOVIMIENTO de Yaskawa

• Interfaz de la operación: 7 pulgadas LCD

• Sistema de abastecimiento de la película: impulsión serva

• Sistema horizontal: impulsión serva

• Sistema de alimentación: impulsión serva

• Sistema de etiquetado: impulsión serva

• Sistema de perforación: impulsión serva

• Protección horizontal: Protección contra sobrecarga del esfuerzo de torsión

• Requisitos del aire: 0.5-0.8Mpa 0.01m3/min

• Requisitos de alimentación eléctricos: 380VAC 50/60HZ

• Poder general: 7.6KW

• Dimensión de la máquina: 5410×1150×1900m m
• Equipo estándar: Cuerpo de impresión de la fecha, unidad de perforación, unidad de etiquetado, insertando la unidad de la esquina, ojo eléctrico que sigue automáticamente

MACHINER DETALLADAMENTE AFS:

MUESTRA DEL PRODUCTO FINAL:

Lista eléctrica principal de la configuración LTQP-360

(YASKAWA (Japón) ELÉCTRICAMENTE (8 motores servos de las unidades forman Yaskawa)

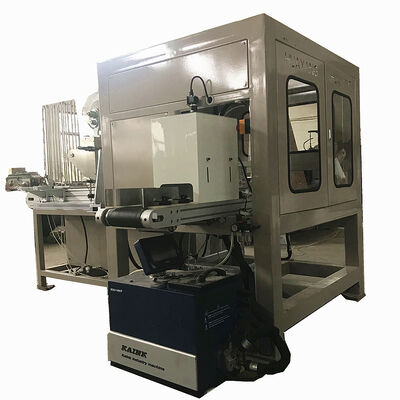

Aplicador Lleno-auto de la tapa de LTQL-5800B (SCARA)

Parámetros de I. Technical

II. descripción

1. Adoptando el cuerpo del SCARA del delta ampliamente utilizado en los productos electrónicos 3C, el cuerpo de SCARA tiene la velocidad, la precisión, las linearidades y verticalidad superiores, que puede terminar rápidamente y exactamente las operaciones de las tapas que asen, tapas de capa y las tapas el pegar en el paquete mojado de los trapos.

2. Sistema de E-Vision: Usando el sistema del DMV2000 E-Vision del delta, una nueva generación de interfaz humanizado de la operación, establecer rápidamente un sistema de inspección E-visual, usando una cámara de alto nivel del interfaz de CameraLINK para alcanzar la aritmética de alta velocidad que procesa, conexión incorporada de la comunicación del PLC automáticamente a los datos de intercambio. El interfaz de la exhibición y de la operación en el modo de operación se puede modificar para requisitos particulares, y simplifica para la operación y mantiene.

3. Pantalla táctil: Todos los comandos principales vía la pantalla táctil de the7-inch, como la determinación de la posición de la tapa que ase, la posición de la capa del ajuste, la pista del pegamento que rocía (tachuela como tipo rectangular, de la pista, tipo de la elipse), y la otra remuneración de los parámetros, toda pueden ser pueden ser settable o modificación por la pantalla táctil.

4. Fuente de luz de Vision: Adopta la fuente de luz industrial del LED, que es más durable que fuente de luz civil, prolonga el tiempo de decaimiento, y la fuente de luz no el stroboflash, que mejora la exactitud de la fotografía.

5. Exhibición: Adopta la exhibición industrial de 15 pulgadas, que es más conveniente para el uso del taller.

III. configuración eléctrica principal
